Установка нагрева жидких пищевых продуктов (УНО)

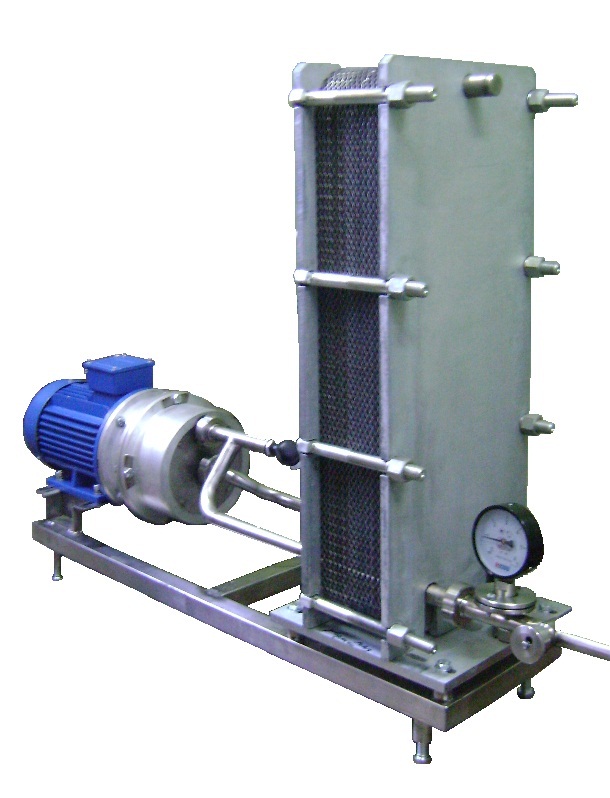

Первая фотография или схема Установка нагрева жидких пищевых продуктов (УНО)



Установка нагрева жидких пищевых продуктов (УНО)
Оставьте свои данные наш специалист свяжется с вами в течении 15 минут. ×

Нажимая на кнопку Вы даете согласие на обработку персональных данных и подтверждаете факт ознакомления с политикой конфиденциальности.

Установка нагрева жидких пищевых продуктов (УНО-2,0) предназначена подогрева жидких пищевых продуктов для технологических  нужд в пищевой (в частности, молочной) промышленности.
Вид климатического исполнения УХЛ 4.2 по ГОСТ 15150.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Производительность – 2 м3/час;
Мощность электродвигателя – 5,5кВт;
Условный проход трубопроводов – Ду25;
Габаритные размеры установки, мм:
Длина – 1450;
Ширина – 340;
Высота – 950.
УСТАНОВКА НАГРЕВА УНО-2,0


СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ
Комплект поставки
1. Роторный нагреватель 1шт.
2. Теплообменник пластинчатый 1шт.
3. Рама опорная 1шт.
4. Термопара 1шт.
5. Манометр 1шт.
6. Документация:
Паспорт УНО-2,0
Паспорт термопреобразователя сопротивления

ОПИСАНИЕ КОНСТРУКЦИИ.

Установка нагрева УНО-2,0 представляет собой комплект оборудования для нагрева жидких пищевых продуктов в цепи технологического оборудования на предприятиях пищевой, в том числе молочной промышленности.

МЕРЫ БЕЗОПАСНОСТИ.

К обслуживанию УНО допускаются лица, ознакомившиеся с паспортом изделия, усвоившие основные приемы работы по эксплуатации и прошедшие инструктаж по технике безопасности.

Рама и пульт управления должны быть подключены к цеховому защитному заземлению. Места расположения заземляющих устройств (шпильки) обозначены соответствующим значком.

Все работы с электрооборудованием емкости допускается проводить только при полном его обесточивании.

Перед включением насосов необходимо проверить надежность болтовых соединений.

Все строповочные, монтажные и подъемные операции должны выполняться в соответствии с инструкцией по технике безопасности.

УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ.

Установка упакована в ящик типа II по ГОСТ 10198 или на поддоне согласно требованиям, предусмотренным технической документацией.

УНО-2 до монтажа должна храниться в упакованном виде под навесом или в помещении. Длительное хранение – по ГОСТ 7751.

Перед транспортировкой установки при отрицательных температурах из теплообменника должна быть удалена влага, а после транспортировки теплообменник необходимо выдержать в помещении при температуре не ниже +5ºС в течение суток.

Транспортирование допускается в упакованном виде всеми видами транспорта в соответствии с действующими правилами грузовых перевозок.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие гарантирует нормальную работу УНО-2,0 в течение 12 месяцев со дня продажи при условии соблюдения потребителем условий хранения, правил монтажа и эксплуатации, установленных настоящим документом.
