ПМР.П с паровым нагревом

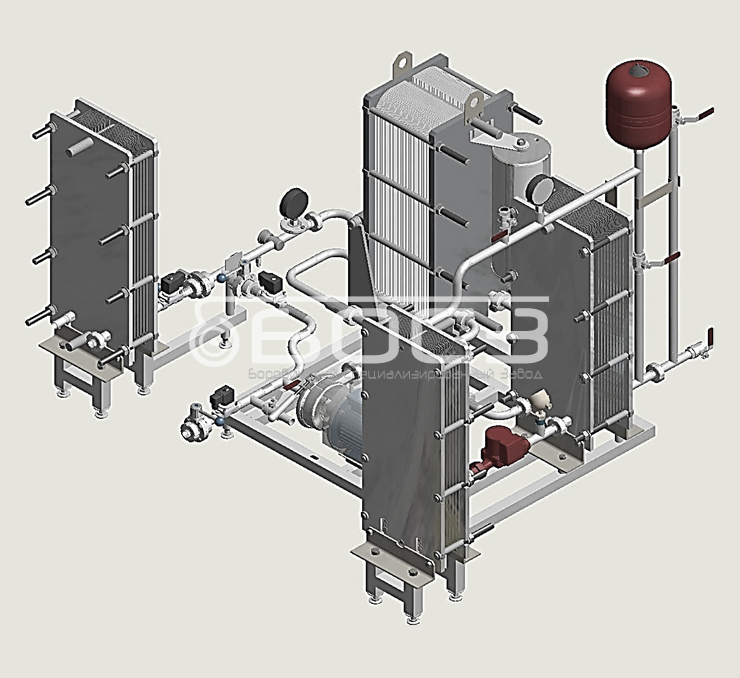

Первая фотография или схема ПМР.П с паровым нагревомВторая фотография или схема ПМР.П с паровым нагревом



ПМР.П с паровым нагревом
Оставьте свои данные наш специалист свяжется с вами в течении 15 минут. ×

Нажимая на кнопку Вы даете согласие на обработку персональных данных и подтверждаете факт ознакомления с политикой конфиденциальности.

Высокотемпературная установка пастеризации и охлаждения жидких пищевых продуктов, тип ПМР.П с паровым нагревом.

Назначение:

Пастеризатор предназначен для высокотемпературной обработки (пастеризации) жидких пищевых продуктов и напитков при температуре от 65°С до 96°С, выдержкой его при температуре пастеризации с целью прекращения жизнедеятельности болезнетворных форм бактерий, таких как бактерий тифа, туберкулеза, кишечной палочки, бруцеллеза и теплостойких микробов, очистки от примесей (при необходимости) и быстрого охлаждения готового пастеризованного продукта.

Режим управления: Автоматический.

Технологические операции

  • Заполнение водой, нагрев и выход на режим, подача продукта, нагрев продукта до заданной температуры па-стеризации (+65…+96) С0 ;
  • Выдержка продукта при температуре пастеризации (65…96) С0 20-30 секунд;
  • Охлаждение продукта до температуры хранения (+2…+4) С0;
  • Очистка и дезинфекция проводной системы, так как пастеризатор является самопромывающейся установкой.

Общие характеристики установки

Конструкция модульного исполнения полной заводской готовности в составе:

  • Рама пастеризатора изготавливается из трубы квадратного сечения и предназначена для крепления основных узлов пастеризатора. Рама устанавливается на регулируемые по высоте опоры;
  • Пульт управления из нержавеющей стали для управления процессом пастеризации, как в ручном, так и в авто-матическом режимах, для автоматической защиты пастеризатора от работы в аварийной ситуации. Он обеспечивает включение пастеризатора в работу и его выключение, визуальный контроль и запись температуры пастеризации продукта, автоматическое выключение пастеризатора с одновременным включением звуковой и световой сигнализации при падении температуры пастеризации ниже заданной, защиту пастеризатора от коротких замыканий;
  • Теплообменник предназначен для нагрева продукта теплоносителем до температуры пастеризации. Устройство теплообменника соответствует устройству рекуператора и отличается количеством секций и укладкой пластин в секции;
  • Рекуператор предназначен для подогрева сырого продукта с использованием тепла пастеризованного продукта;
  • Теплообменник пар-вода предназначен для нагрева вторичного теплоносителя паром;
  • Насос пищевой ОНВ1 02*создает необходимый напор для преодоления сопротивления системы;
  • Насос циркуляционный обеспечивает циркуляцию теплоносителя в теплообменнике при пастеризации продук-та;
  • Выдерживатель из нержавеющей стали для выдержки в нем нагретого продукта при температуре пастеризации не менее 20 секунд для завершения бактерицидного действия температуры, для подавления патогенной микрофлоры продукта. В выходном патрубке выдерживателя установлен термопреобразователь сопротивления, контролирую-щий температуру продукта в процессе выдержки. Показания термопреобразователя сопротивления выводятся на микропроцессорный измеритель температуры, установленный на пульте управления;
  • Трубопроводная обвязка с регулирующей и запорной арматурой из нержавеющей стали;
  • Электромагнитными клапанами запорных и регулирующих;
  • Термопреобразователями сопротивления ДТС105-50М.В3.80;
  • Разделитель сред мембранного типа;
  • Манометрами ДМ02-100-1-М (0-6кгс/см2) кл.1,5.

Инженерные среды:

  • Теплоносители:
    1. первичный – пар;
    2. вторичный – горячая вода.
  • Хладоноситель – проточная вода, артезианская вода, рассол, ледяная вода, пропилен гликоль, сырой продукт.

Принцип работы ПМР.П с паровым нагревом

Продукт из накопительной емкости подается в пастеризатор через загрузочный патрубок. При помощи насоса про-пускается через рекуператор, где подогревается встречным потоком пастеризованного продукта.

Из рекуператора продукт поступает в теплообменник, где нагревается до температуры пастеризации. Необходимая температура нагрева продукта удерживается в определенном интервале при помощи автоматической системы под-держания заданной температуры путем открытия или закрытия электромагнитного клапана на линии подачи пара.

Температура пастеризации продукта контролируется и регулируется при помощи электронного регистратора «ПА-РАГРАФ-PL20», установленного на лицевой панели пульта управления. Прибор регистрирует температуру и запи-сывает показания во встроенную память.

Температура охлажденного пастеризованного продукта контролируется термопреобразователем сопротивления, который установлен в последнем звене трубопровода перед подачей продукта в сборную емкость.

При падении температуры пастеризации ниже заданной продукт автоматически возвращается в контур.

Конструкция пастеризатора допускает его совместное использование с другим оборудованием для переработки жидких пищевых продуктов: фасовочные автоматы и полуавтоматы и т.д. через промежуточную емкость.

Функции системы управления

  • В пульте управления размещена пусковая, защитная, контролирующая и сигнализирующая аппаратура.
  • Электродвигатели защищены от перегрузки и тока короткого замыкания автоматическими выключателями.
  • Цепи управления и сигнализации защищены от тока короткого замыкания предохранителями.
  • Пуск и выключение электродвигателей насоса производится магнитными пускателями.
  • Питание цепей управления производится через выключатели и трансформаторы.

Основные технические характеристики ПМР.П с паровым нагревом

№/№ Наименование показателя ПМР-0,5 / 1,0 ПМР-1,2 / 1,5 ПМР-2,0 / 2,5 ПМР-3,0 / 3,5 ПМР-4,0 / 5,0
1 Производительность т/час* 0,5 / 1,0 1,2 / 1,5 2,0 / 2,5 3,0 / 3,5 4,0 / 5,0
2 Установленная мощность, кВт, не более 3,0
3 Длительность прогрева, мин. от 20
4 Мощность насоса циркуляционного, Вт 245
5 Мощность насоса пищевого, кВт 2,2
6 Длительность выдержки, сек. 20-30 / 60 / 180 / 300 / 450
7 Габаритные размеры, мм не более
Длина
Ширина
Высота

1750
1350
1300
8 Температура поступающего продукта, °С от 4
9 Температура пастеризации,°С до 96
10 Давление в системе, кПа (кгс/см²) 150-250 (1,5-2,5)
11 Температура продукта на выходе из рекуператора °С 22-25
12 Масса пастеризатора, кг 420 430 440 460 480
13 Расход хладагента на протоке, м3/т 1,0 1,0 2,0 2,0 3,0
14 Температура хладагента на входе, °С
ледяной воды (1 вариант)
пропиленгликоль (2 вариант)
артезианской водой (рассол) (3 вариант)
сырым продуктом (4 вариант)

+1..+2
-3..-5
+4
+4
15 Расход пара, т/ч 0,05…0,07
16 Температура пара, °С 110 / 130
17 Температура среды на выходе, °С 80
18 Рабочее давление пара, атм / макс. давление 6 / 16
19 Условный проход трубопроводов Ду, мм 25
20 Гарантийный срок, мес. 12
21 Срок службы, лет, не менее 7
