Емкость паровая со змеевиком охлаждения тип 10.01.ПЗ

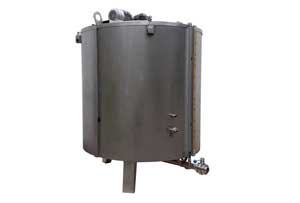

Первая фотография или схема Емкость паровая со змеевиком охлаждения тип 10.01.ПЗ



Емкость паровая со змеевиком охлаждения тип 10.01.ПЗ
Оставьте свои данные наш специалист свяжется с вами в течении 15 минут. ×

Нажимая на кнопку Вы даете согласие на обработку персональных данных и подтверждаете факт ознакомления с политикой конфиденциальности.

Назначение – нагрев молочных продуктов до температуры пастеризации с последующим охлаждением до требуемой температуры. Может быть использована при производстве кефира, сметаны, ряженки, заквасок, а также в линиях производства сливочного масла.

Емкость представляет собой трехстенный резервуар, состоящий из корпуса, теплообменной рубашки со встроенным в нее змеевиком охлаждения и кожуха с тепловой изоляцией. Змеевик позволяет использовать для эффективного охлаждения продукта ледяную воду или другие хладагенты под давлением до 3атм. Емкость комплектуется пультом управления, в котором установлена пусковая и регулирующая аппаратура. Теплоагент – пар с температурой 110°С, давление до 0,07МПа; хладагент – вода ледяная. Емкость устанавливается на регулируемые по высоте опоры.

В состав емкости входит:

  • Паровой коллектор
  • Змеевик охлаждения / нагрева
  • Лопастная / рамная мешалка
  • Датчики температуры (продукт, рубашка)
  • Указатель уровня с мерной линейкой (для емкостей объемом 1м3 и выше)
  • Моющая головка
  • Пробоотборник
  • Пульт управления

Основной материал – сталь 12Х18Н10Т, AISI 304.

Емкость имеет сертификат соответствия.Гарантийный срок эксплуатации - 1 год.

Технические характеристики
№ п/п Обозначение 10.01.ПЗ-0,2 10.01.ПЗ-0,4 10.01.ПЗ-0,6 10.01.ПЗ-1,0 10.01.ПЗ-2,0 10.01.ПЗ-2,5 10.01.ПЗ-3,0 10.01.ПЗ-4,0
1Рабочий объем,м3 0,2 0,4 0,6 1,0 2,0 2,5 3,0 4,0
2Внутренний диаметр, мм 800 950 1105 1400
3Наружный диаметр, мм 970 1120 1220 1515
4Высота, мм 1120 1330 1560 1850 2240 2500 2740
5Диаметр патрубка входа продукта, мм* Ду 32-35 Ду 32-50
6Диаметр патрубка выхода продукта, мм* Ду 32-50 Ду 50
7Мощность привода, кВт* 0,55 0,75 1,5
8Частота вращения мешалки, об/мин* 28-50
9Расход ледяной воды, м3/час2 3
10Расход пара (по конденсату) кг/ч 10…25 20…30 25…40 30…45 35…50 35..60 40..70
11Время нагрева до 840С, мин 25-30 45 60 90 110 125 150 180
12Тип мешалки* лопастная рамная
13 Масса, кг 160 240 270 350 450 500 600 780
* - при оформлении заказа указанные параметры уточняются по согласованию с заказчиком.
